Category
Turning Machine
Type
CNC
Made
Model

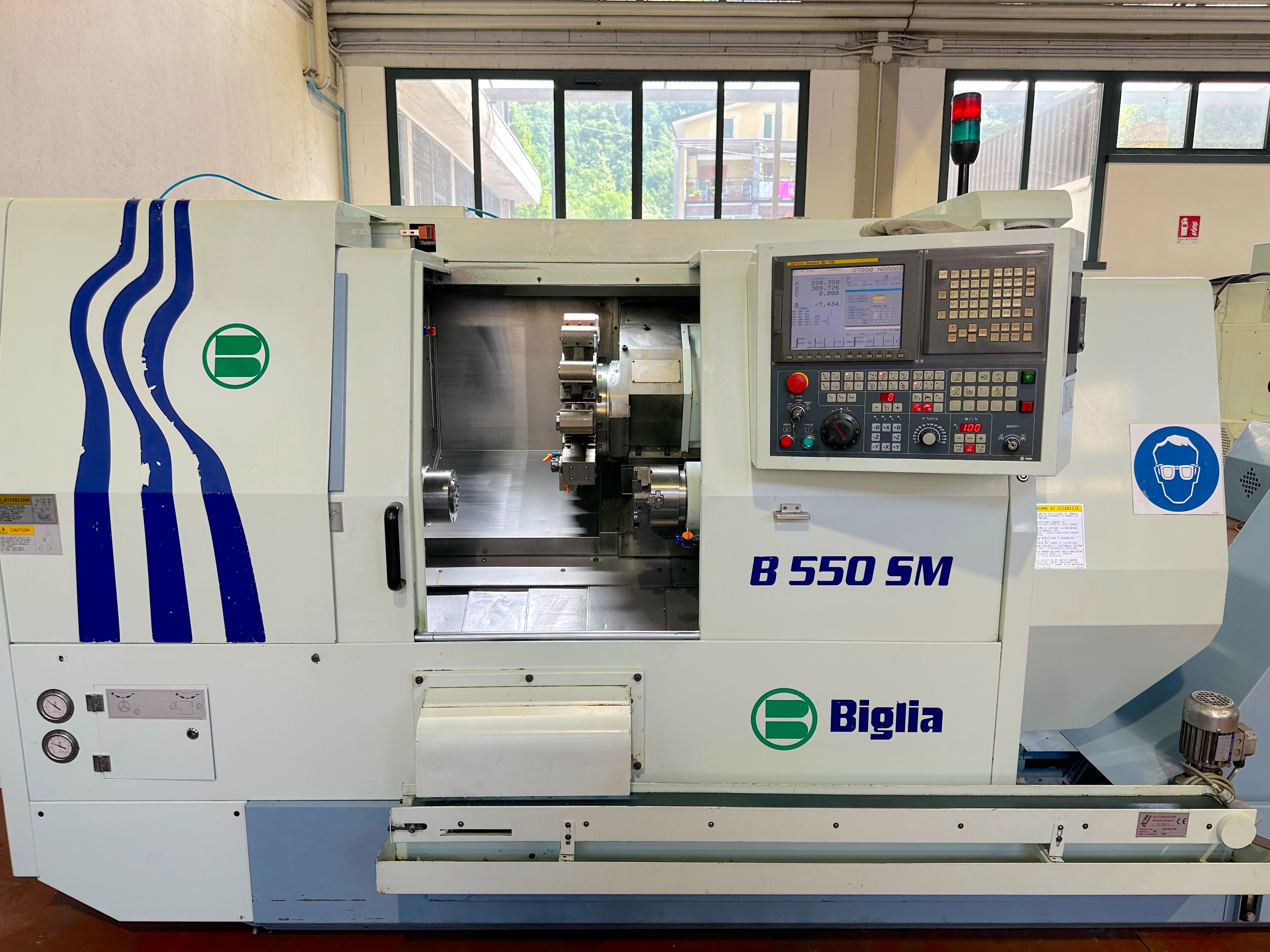

B550 SM
Capacity
ø65/296x550 mmø2,56/11,65x21,65 in
Technical specifications
Metric
Imperial
CAMPO DI LAVORO
Max diametro lavorabile da barra
65 mm2,56 in
Max diametro lavorable da ripresa
296 mm11,65 in
Max lunghezza lavorabile
550 mm21,65 in
CNC
Azionamenti
Fanuc
CNC

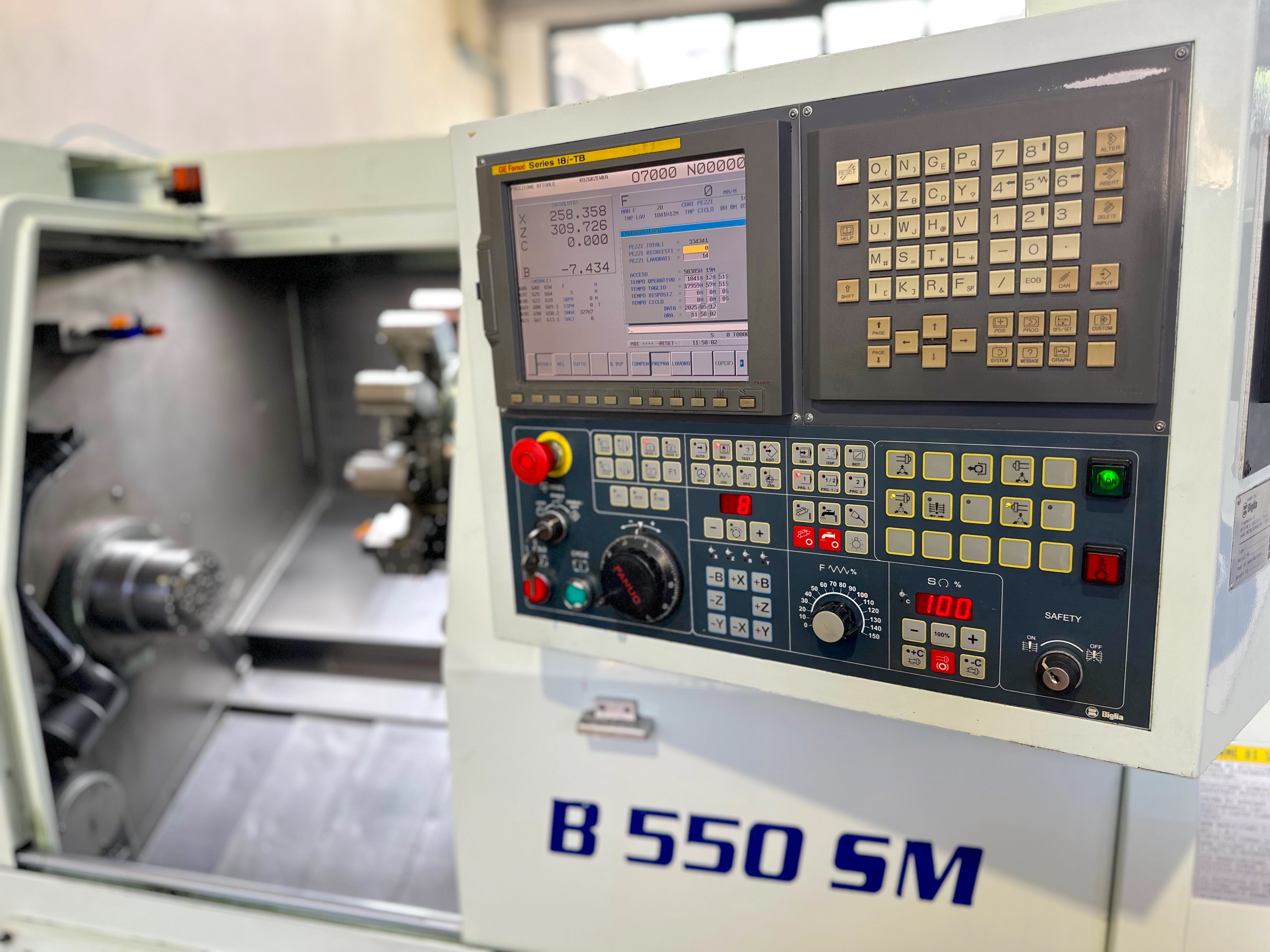

Fanuc 18i-T

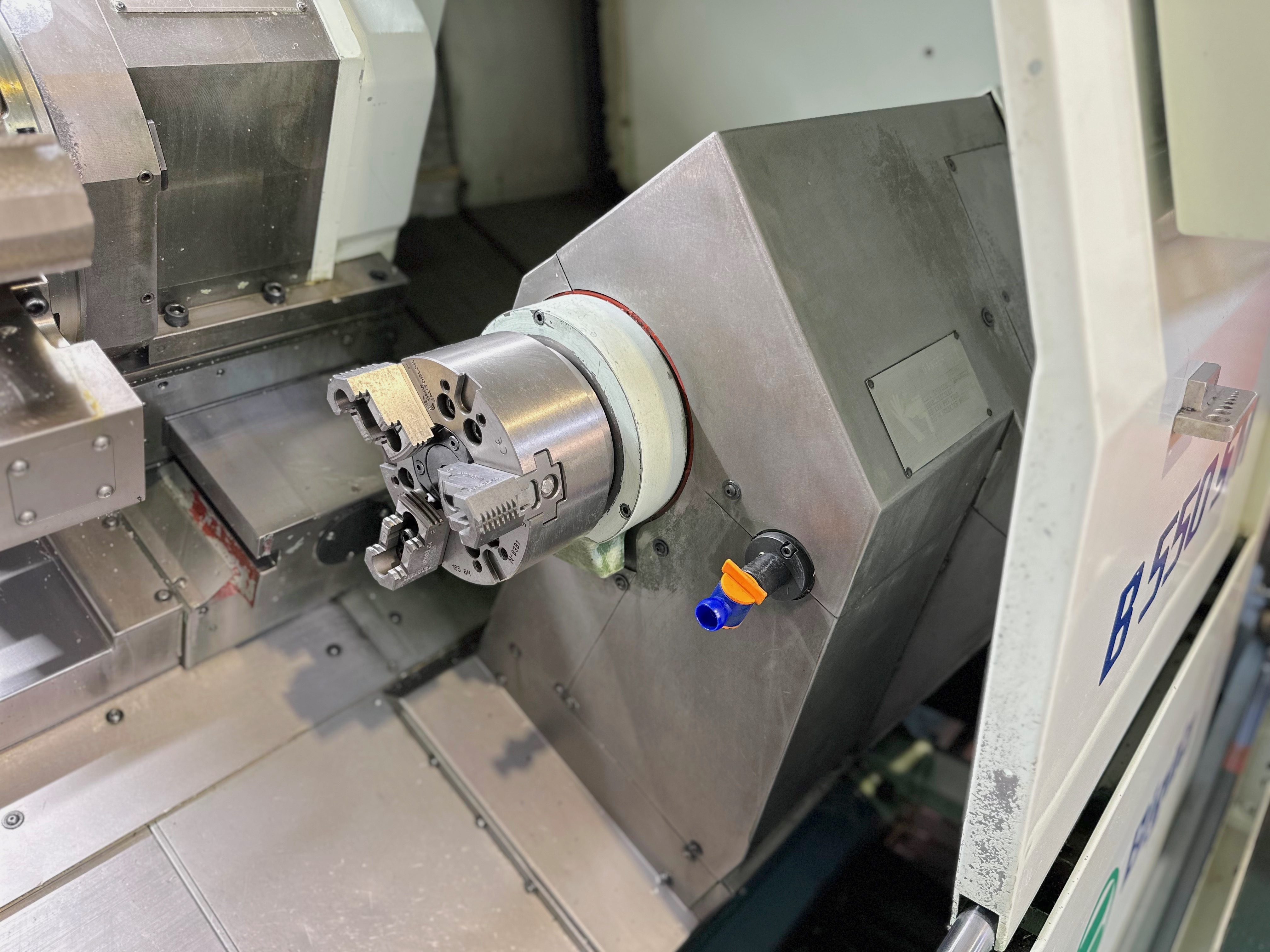

MANDRINO PRINCIPALE
Velocità rotazione max
4000 rpm
Naso mandrino
ASA6"
Foro mandrino
76 mm2,99 in
Diametro interno cuscinetti
110 mm4,33 in
Diametro autocentrante
210/250 mm8,27/9,84 in
Potenza max
22/26 Kw
Risoluzione asse C
0,001 °
Velocità asse C
100 Rpm

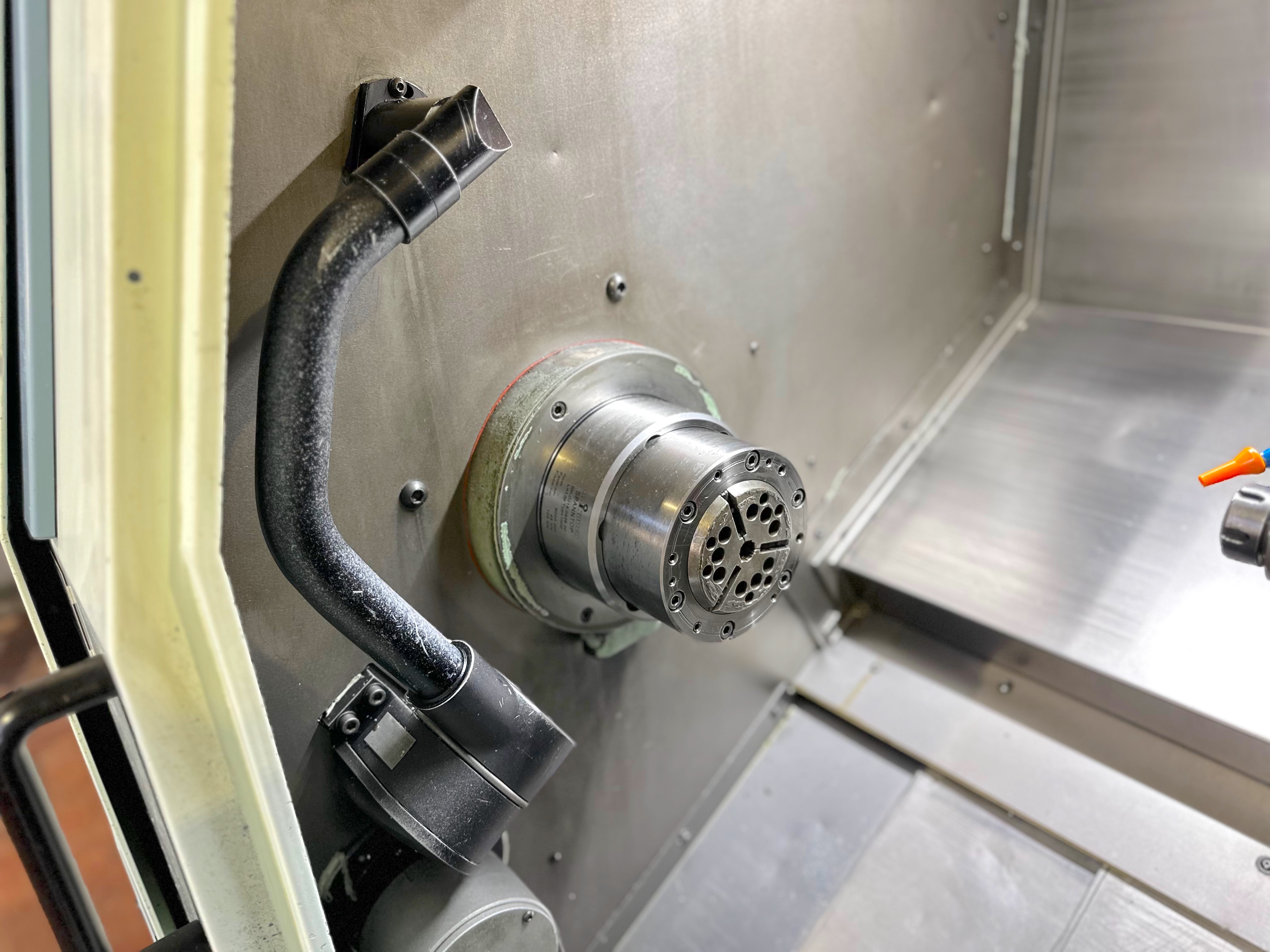

CONTROMANDRINO
Velocità rotazione max
4000 rpm
Naso mandrino
ASA5"
Foro mandrino
55 mm2,17 in
Diametro interno cuscinetti
80 mm3,15 in
Diametro autocentrante
165 mm6,50 in
Potenza max
7,5 Kw
Risoluzione asse C
0,001 °
Velocità asse C
100 Rpm
Posiziomento automatico asse B
495 mm19,49 in
Rapido asse B
24 m/min944,88 ipm

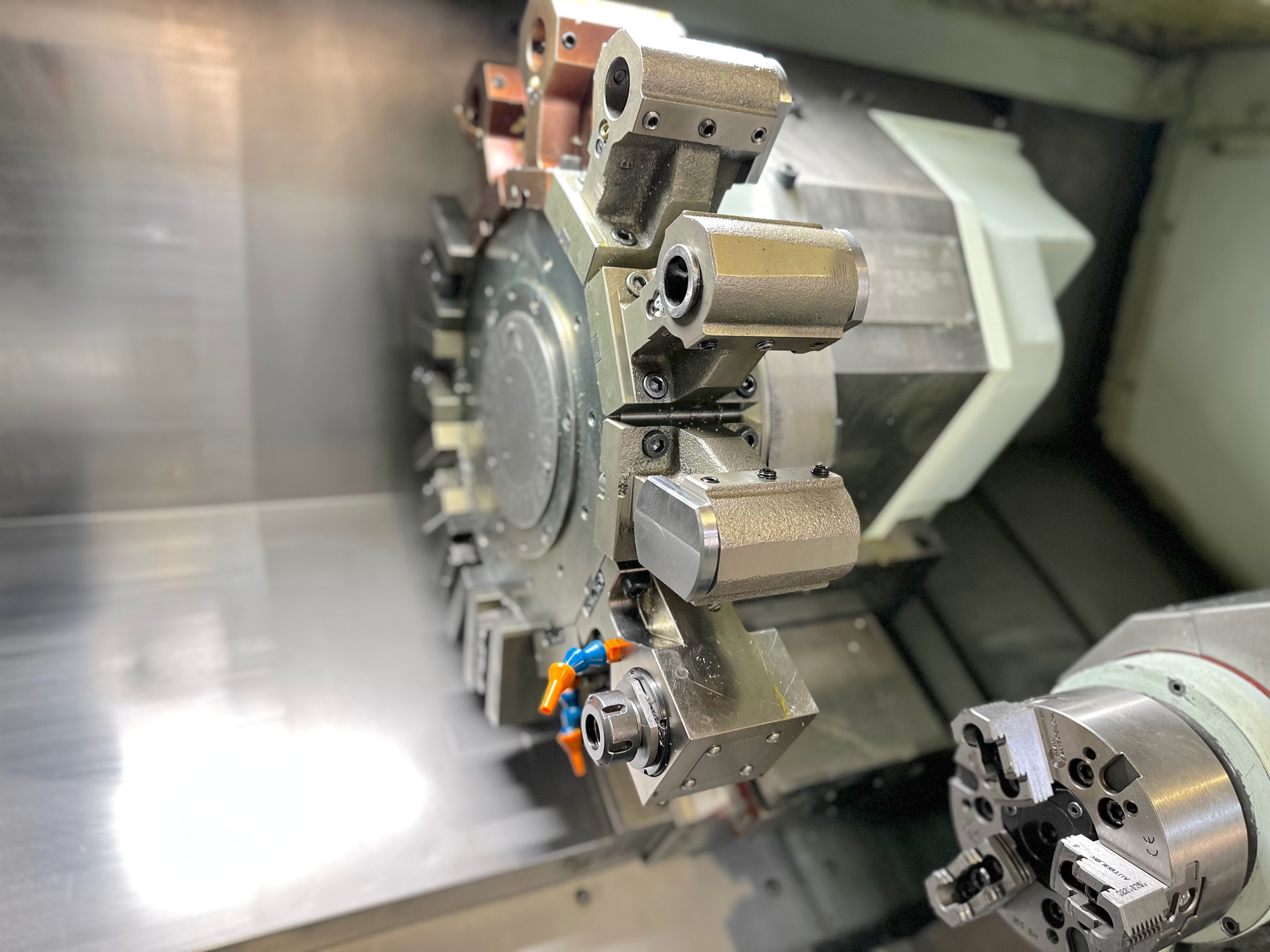

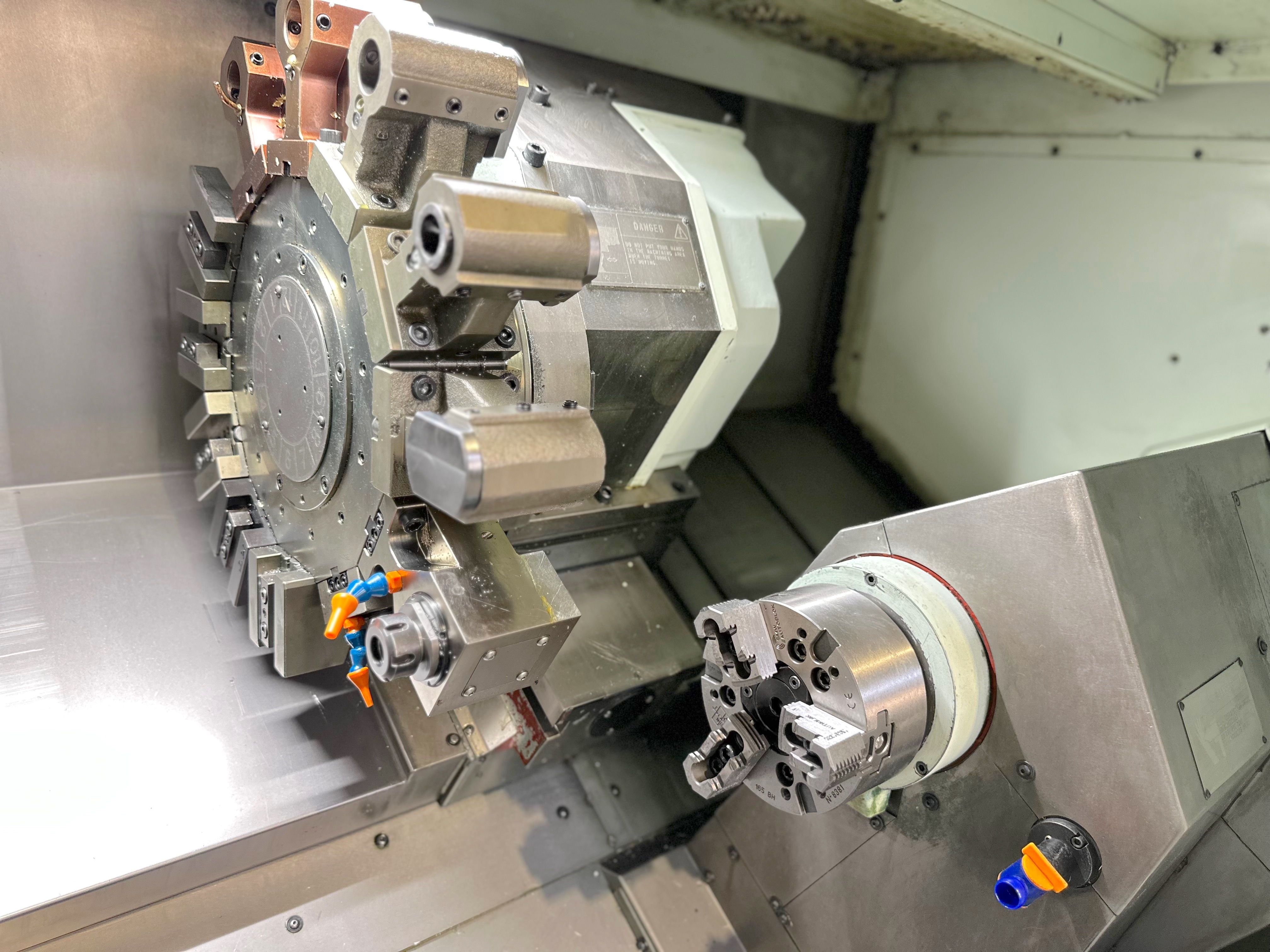

TORRETTA 1
Numero posizioni
12
Tempo rotazione (1 pos)
0,15 sec.
Numero posizioni motorizzate
12
Velocità utensili motorizzati
3000 rpm
Potenza utensili motorizzati
3,7 Kw
Corsa asse X1
173 mm6,81 in
Rapido asse X1
20 m/min787,40 ipm
Corsa asse Z1
550 mm21,65 in
Rapido asse Z1
20 m/min787,40 ipm
EXTRA
Peso totale macchina
4600 Kg
Ingombri Macchina
4230x1980x1900 mm166,54x77,95x74,80 in
Robot scarico pezzo
si
Evacuatore truciolo
si
Nastro scarico pezzo
Yes
