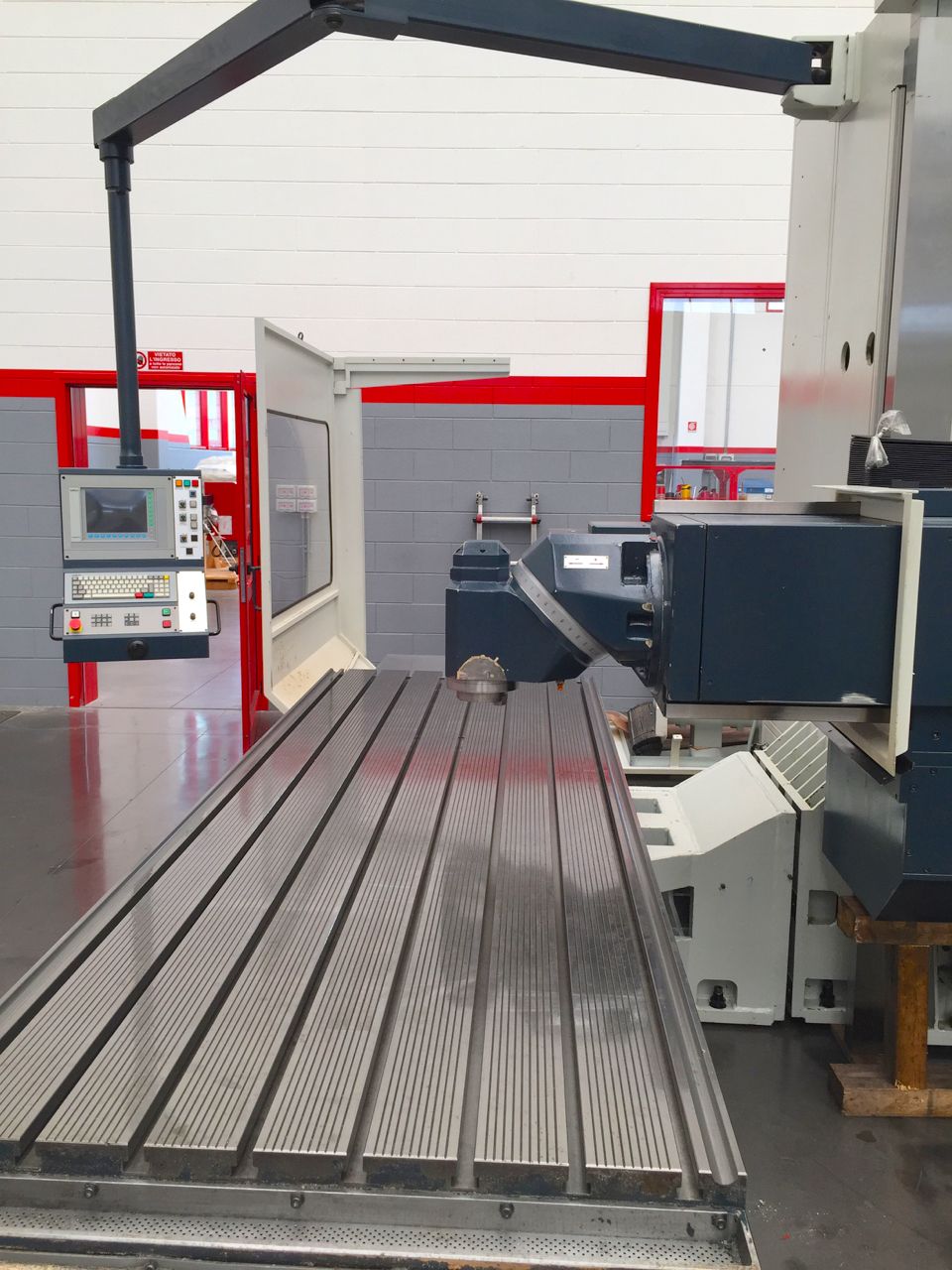

Category
Milling machine
Type
Bed type
Made
Model
SL90 HP
Capacity
2500x1250x1000 mm98,43x49,21x39,37 in
Technical specifications
Metric
Imperial
WORKING CAPACITY
Longitudinal (X)
2500 mm98,43 in
Vertical (Y)
1250 mm49,21 in

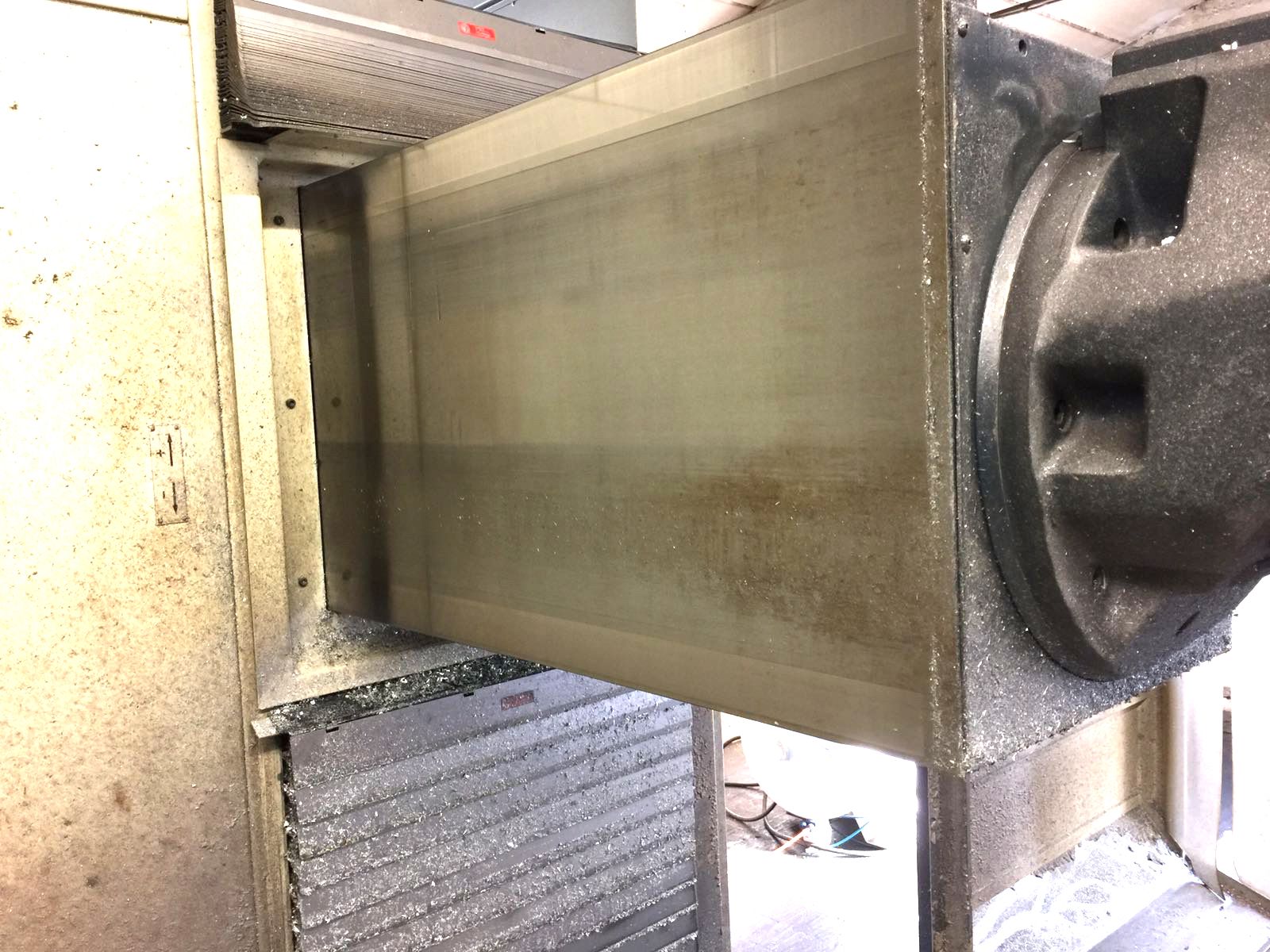

Cross RAM (Z)
1000 mm39,37 in
Notes

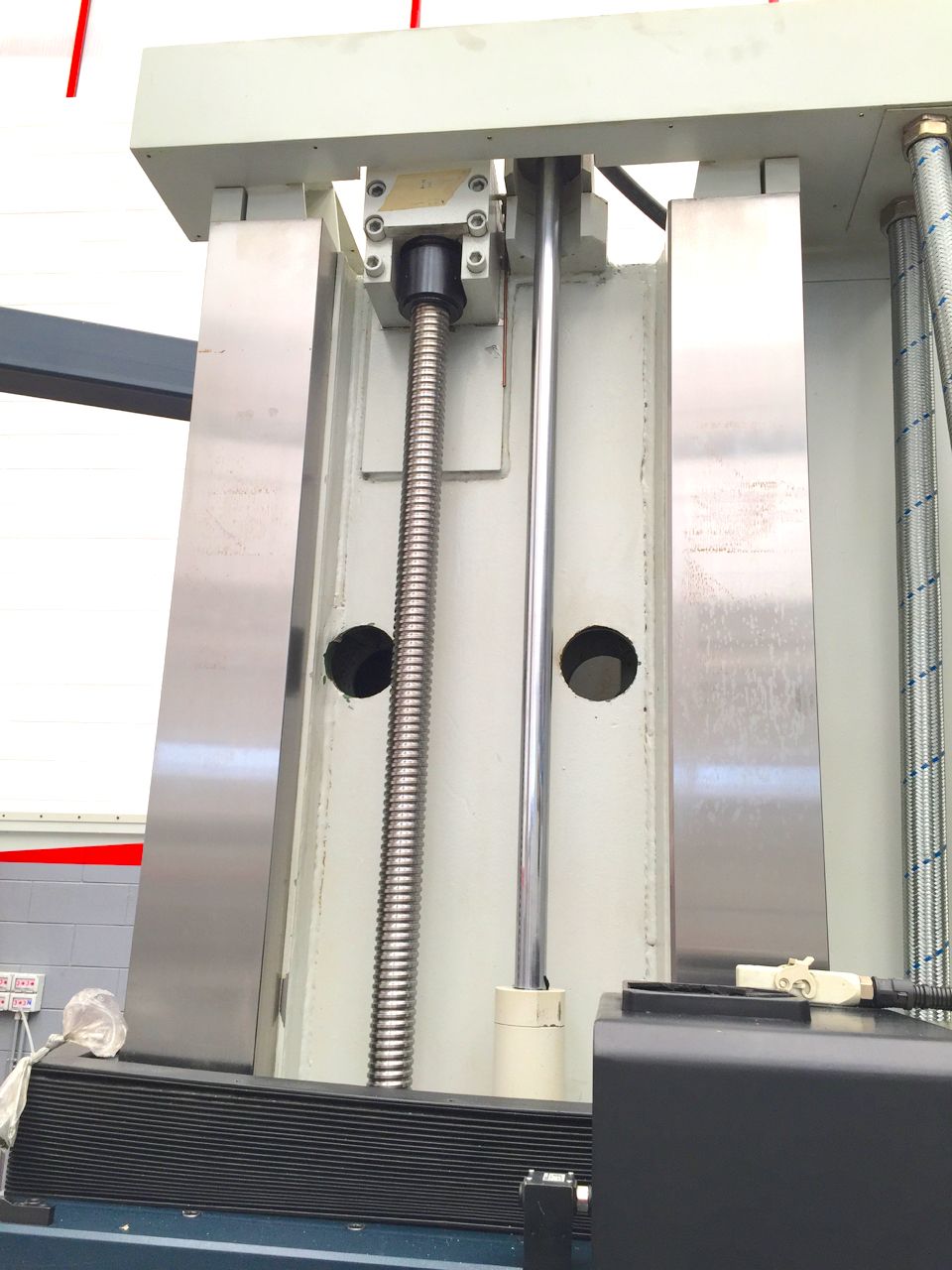

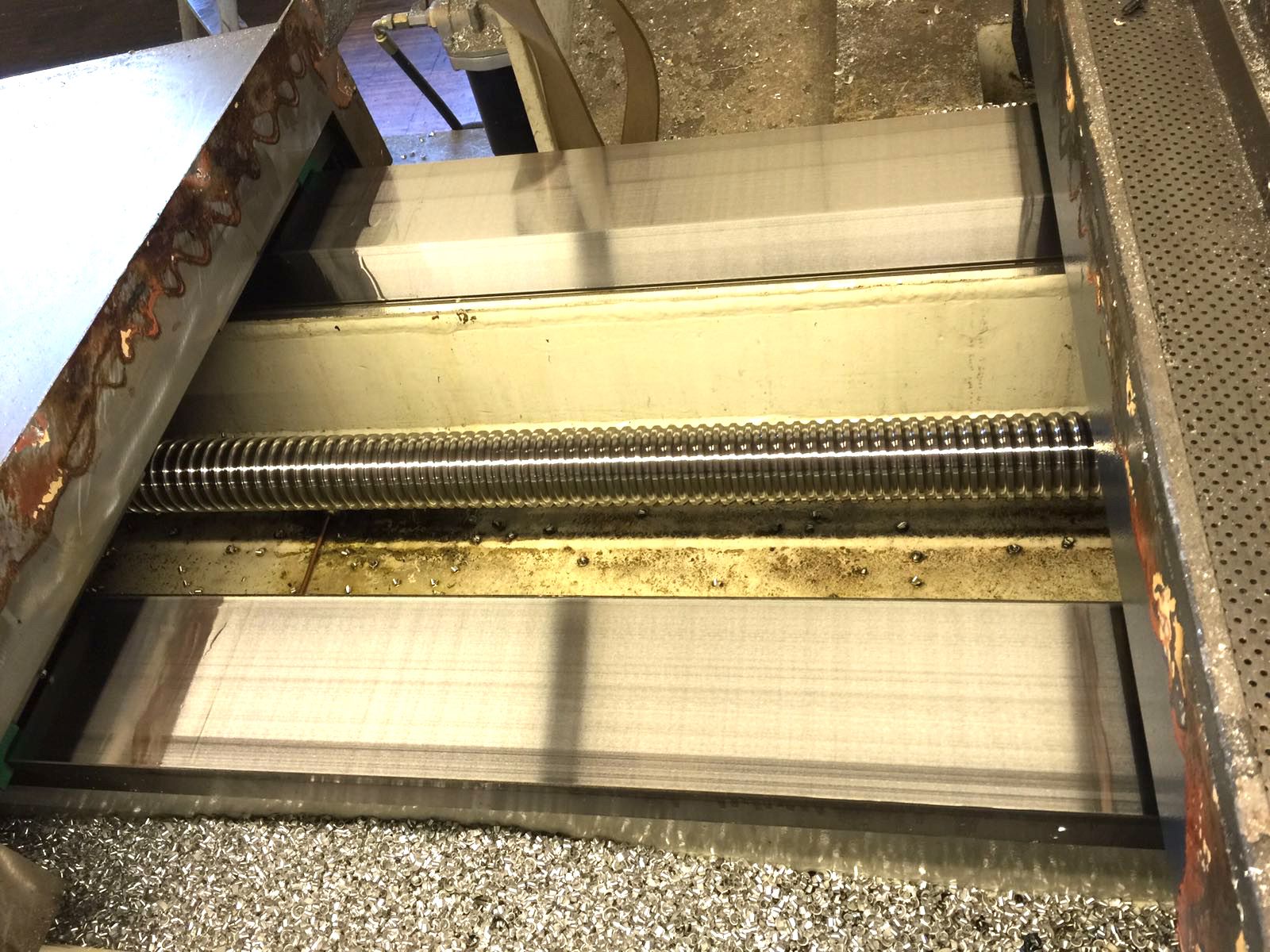

Movimento assi tramite viti a ricircolazione di sfere rettificate con doppia chiocciola precaricata rigidamente, comandate da motori ed azionamenti digitali. Impianto idropneumatico di equilibratura del peso del movimento verticale. Guide temperate ad induzione e controguide ricoperte in materiale speciale antiattrito. Lubrificazione automatica centralizzata e temporizzata delle guide con sistema misto aria olio
Axes support
guide degli assi lineari dotate di sistema di lubrificazione misto olio aria essiccata e termostatata

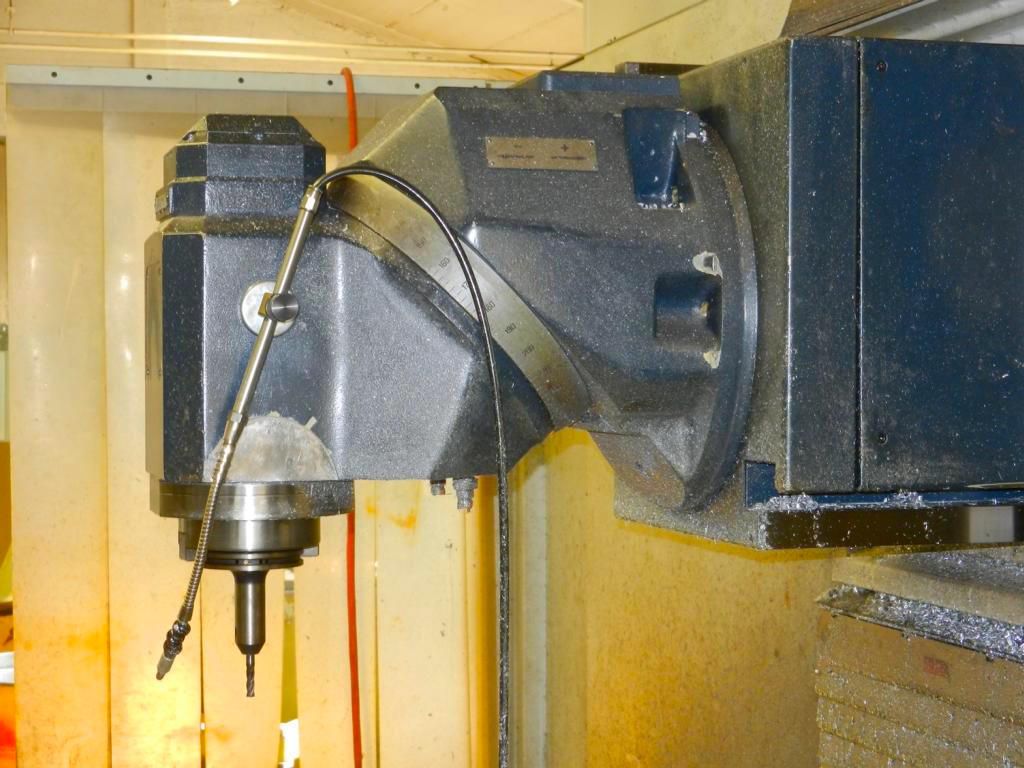

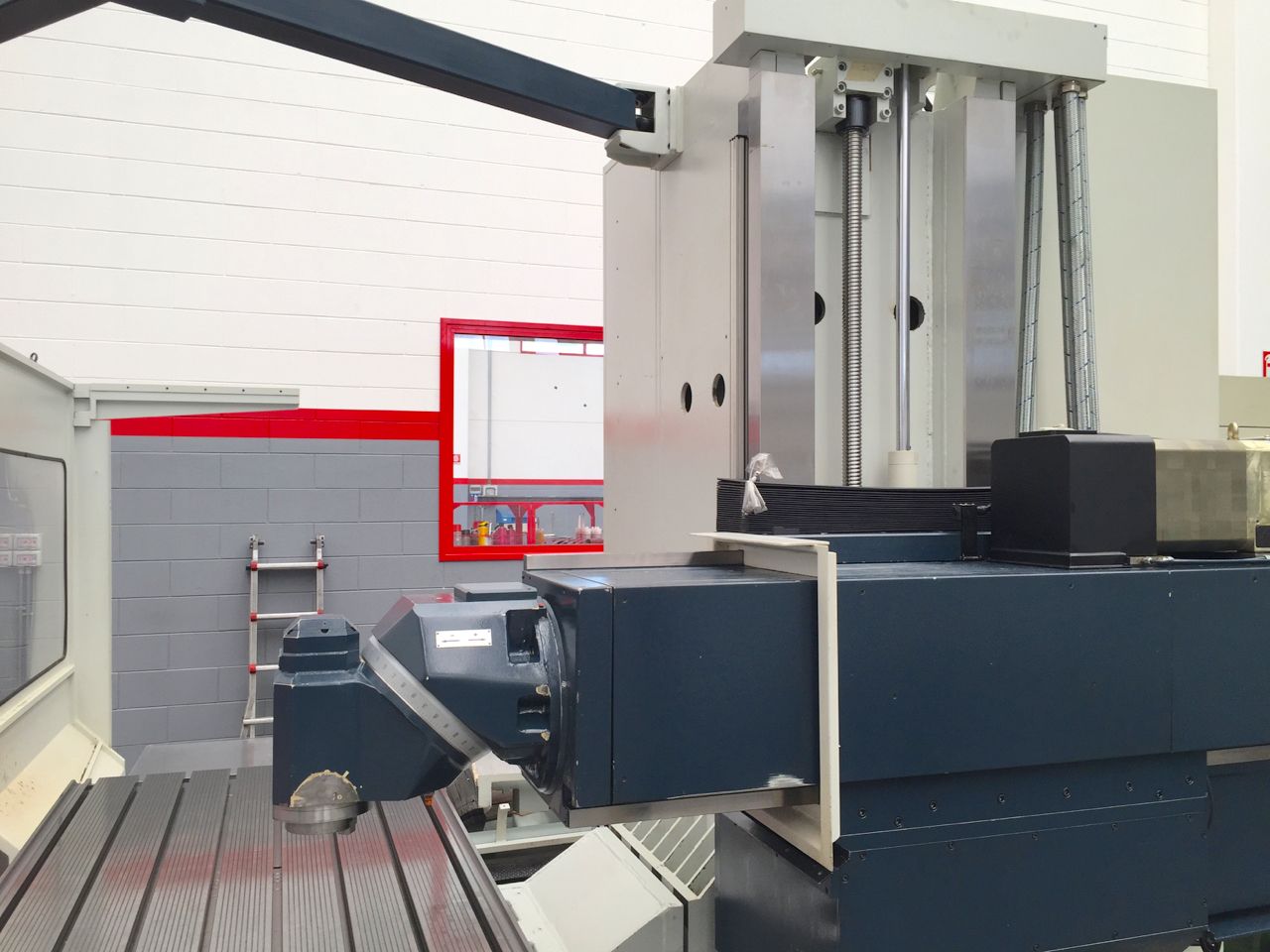

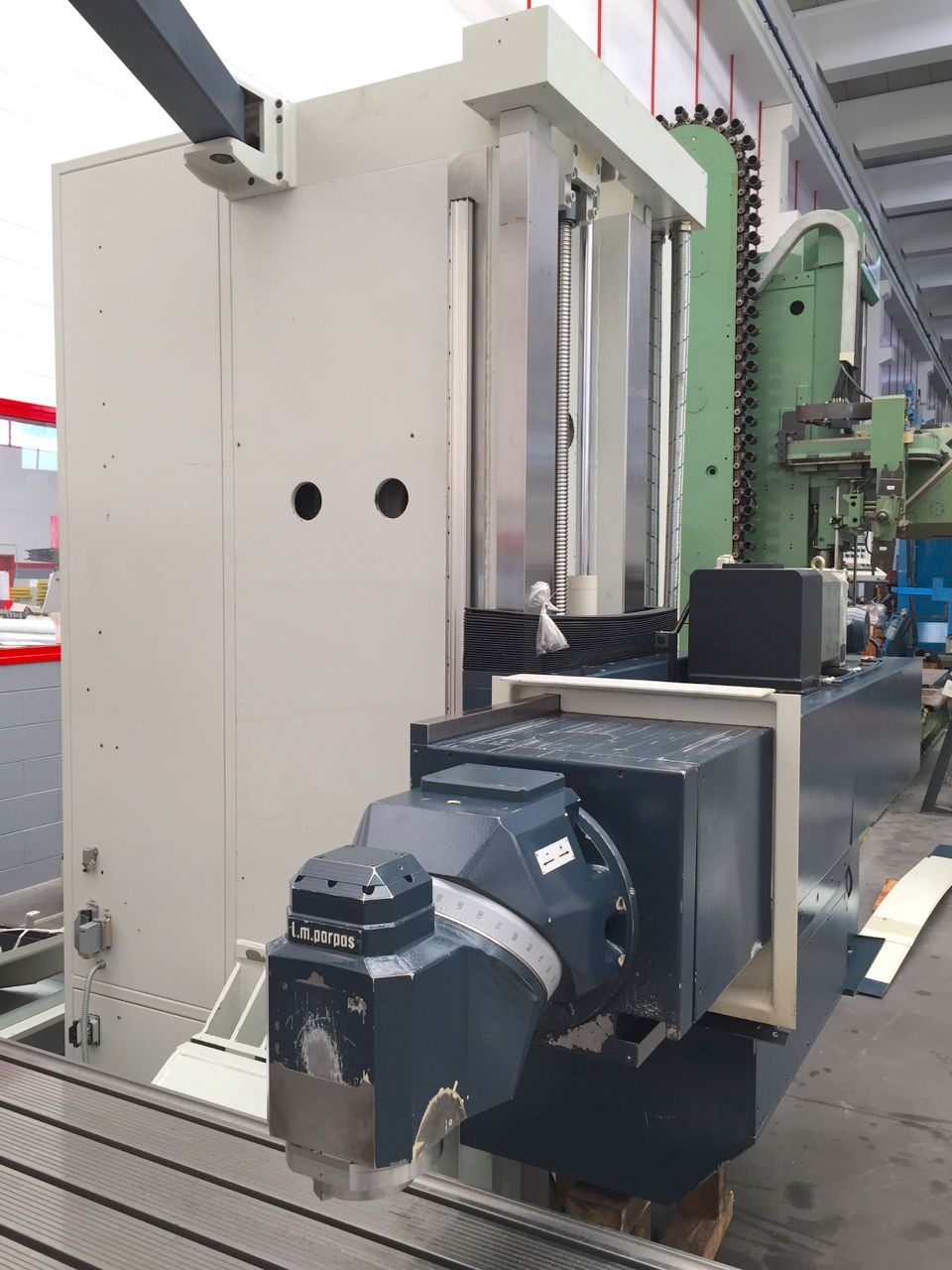

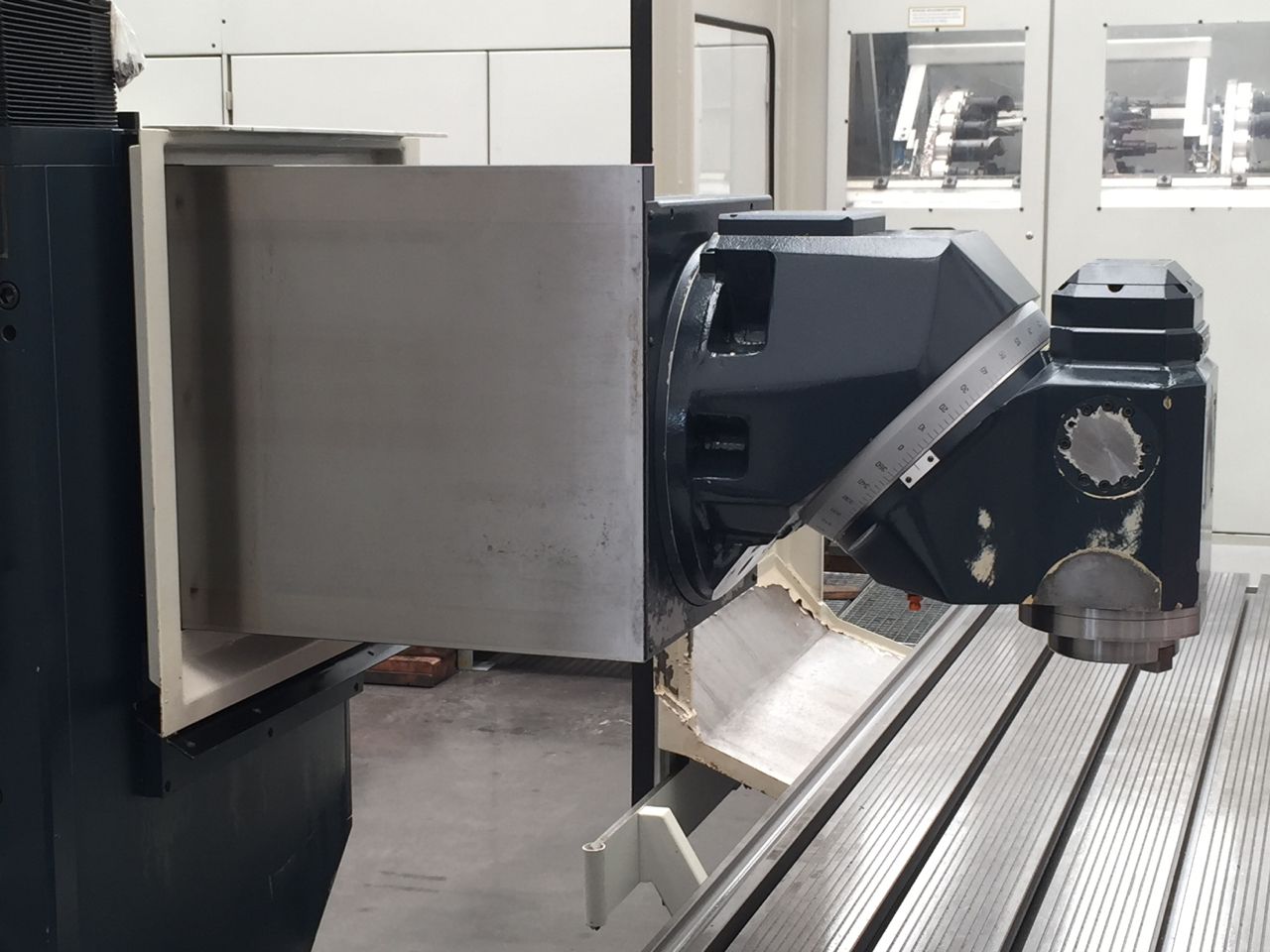

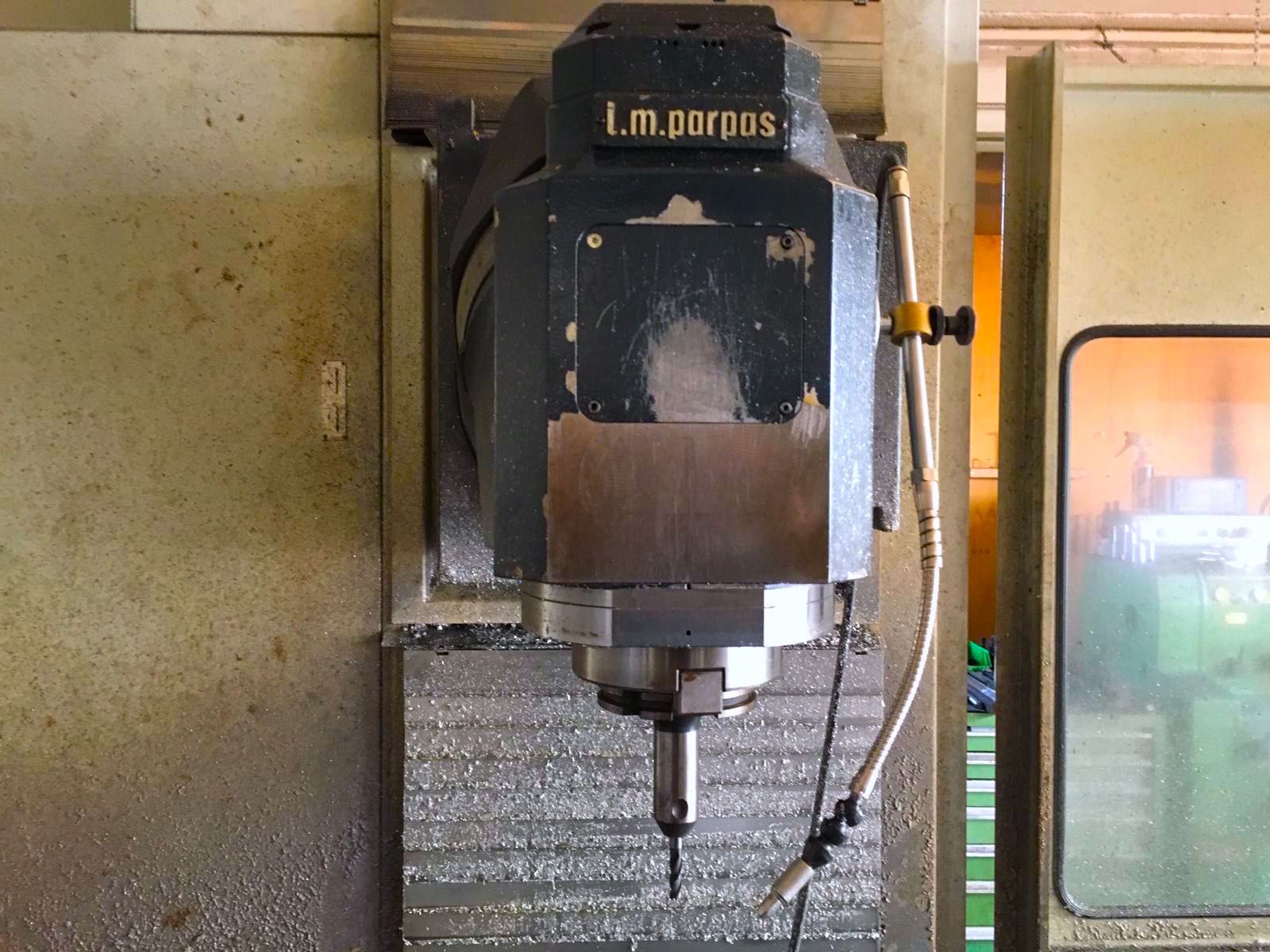

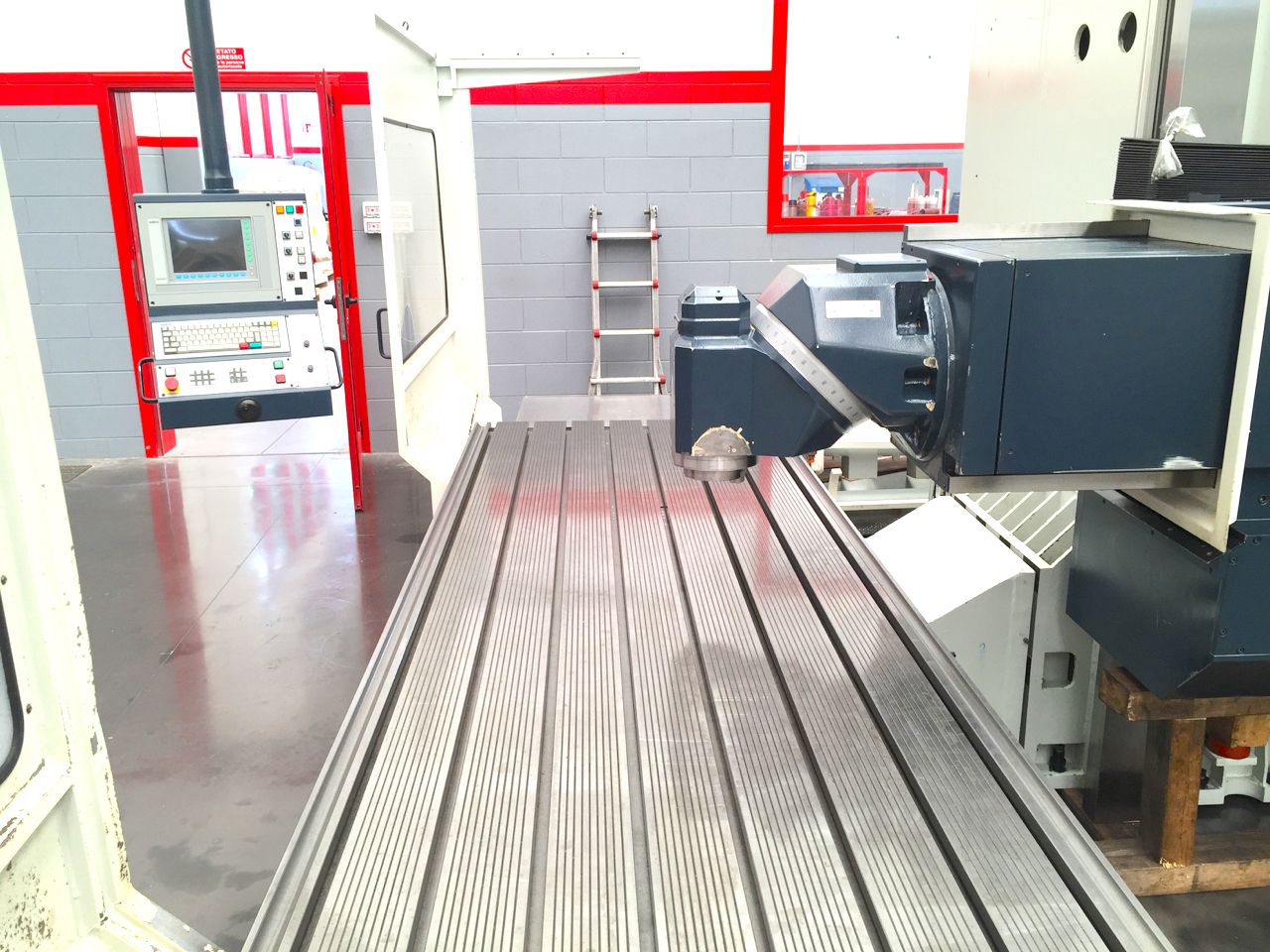

HEAD 1
Type
TU600
Spindle taper
ISO 50 DIN69871
A axis
2,5 °
C axis
2,5 °
Max speed
5000 Rpm
Notes
bloccaggio utensile automatico, velocità di rotazione mandrino giri / 1’ 5000, con impianto di lubrificazione a ricircolo di olio refrigerato tramite frigorifero a controllo elettronico della temperatura. Coppie coniche rettificate “GLEASON” 4° asse della testa a posizionamento continuo incorporato nello slittone con rotazione di +/- 180° gradi e precisione di +/- 0.005 gradi. Bloccaggio e sbloccaggio automatico. Sul piano a 45° gradi la testa è dotata di posizionamento automatico a 144 posizioni. Motore mandrino ad azionamento digitale con potenza di Kw 22 a trasmissione diretta.
Max power
22 Kw
SPINDLE
Spindle power
22 Kw
Rotating speed
5.000 Rpm
Taper
ISO50

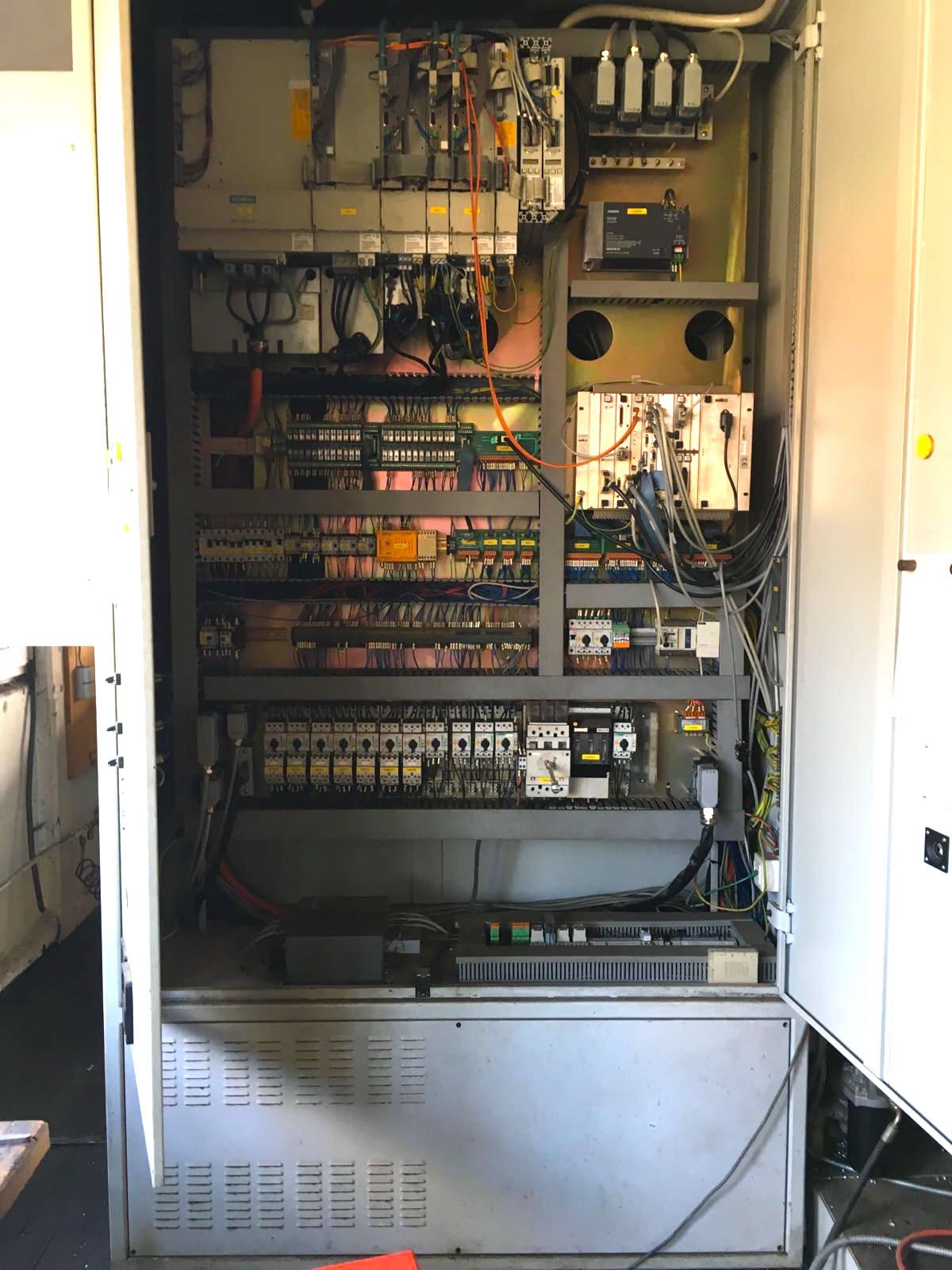

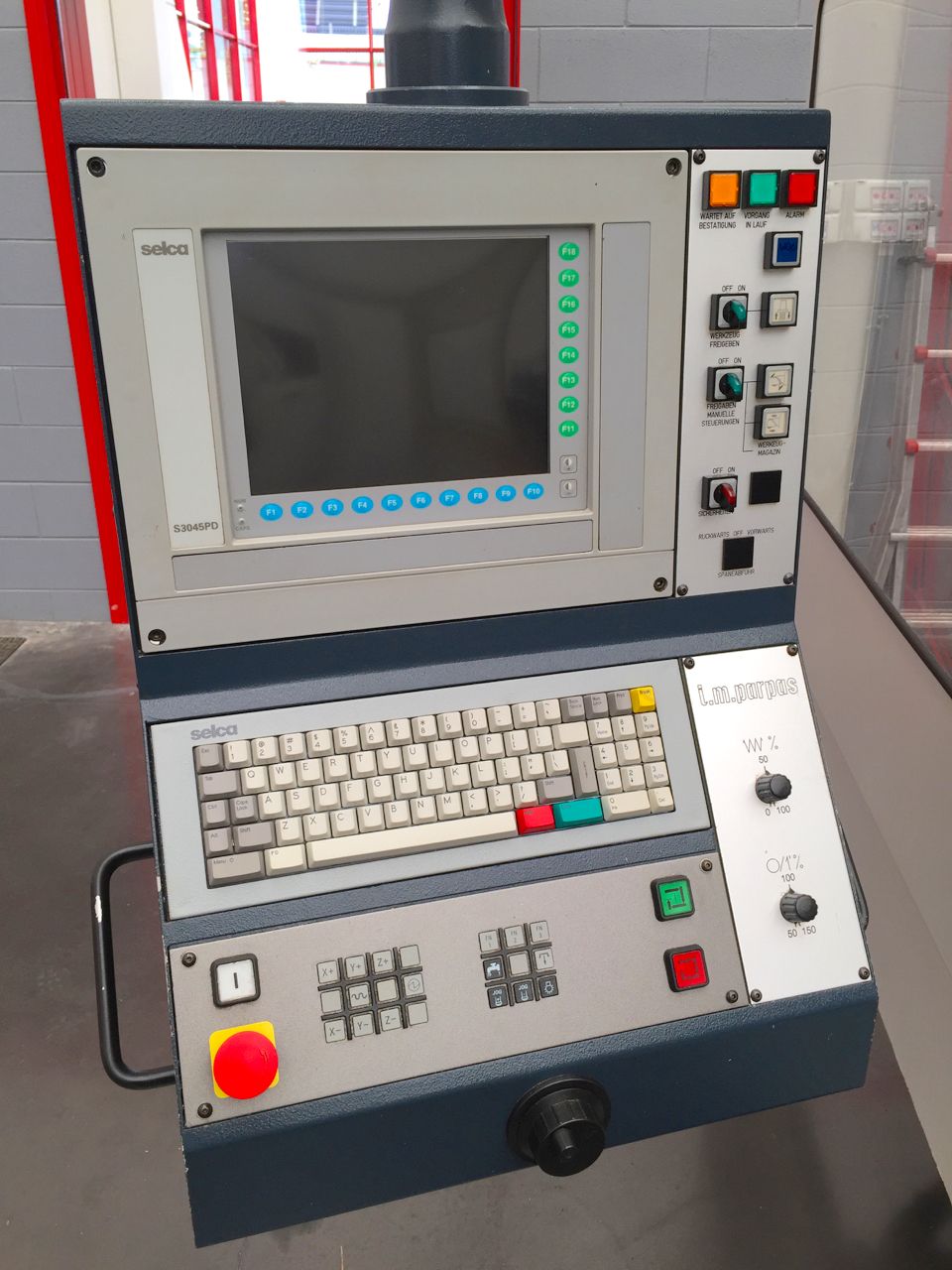

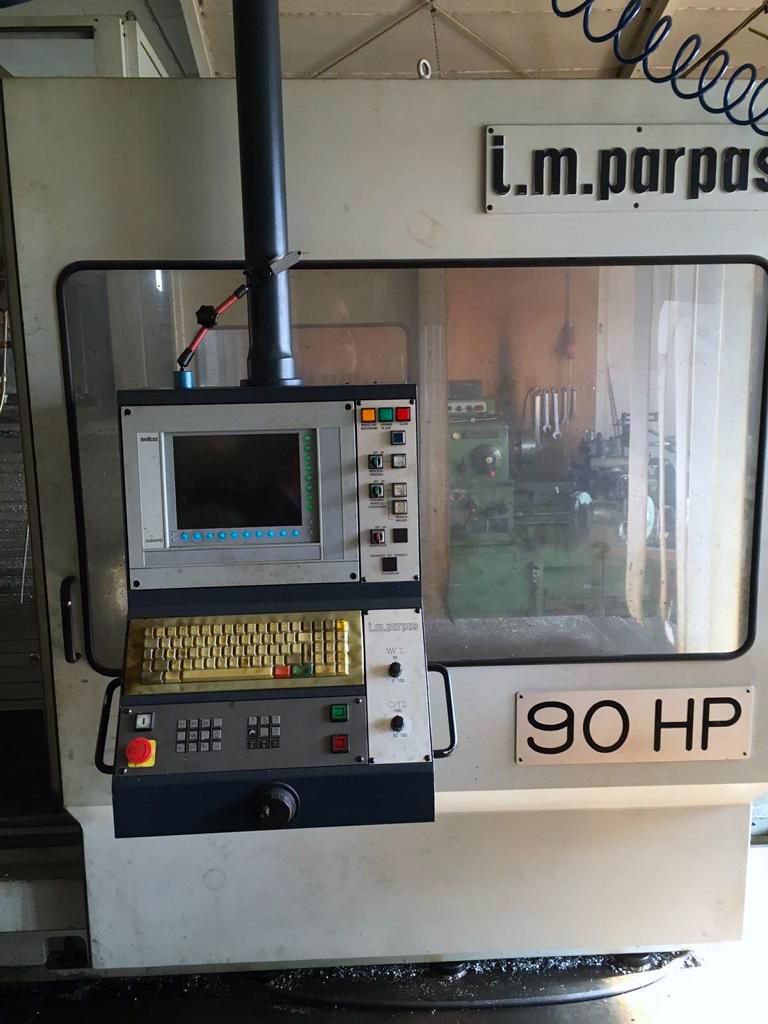

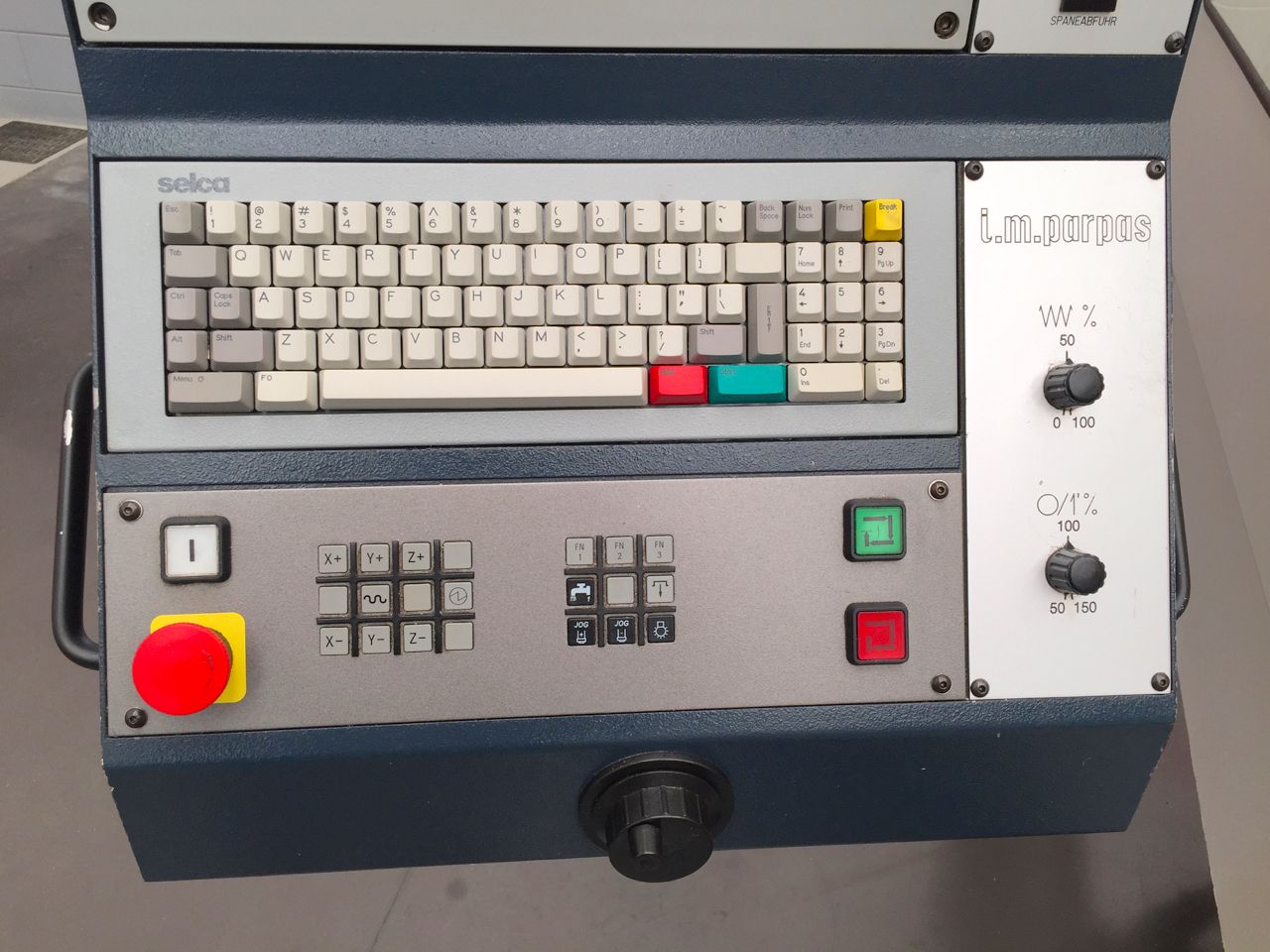

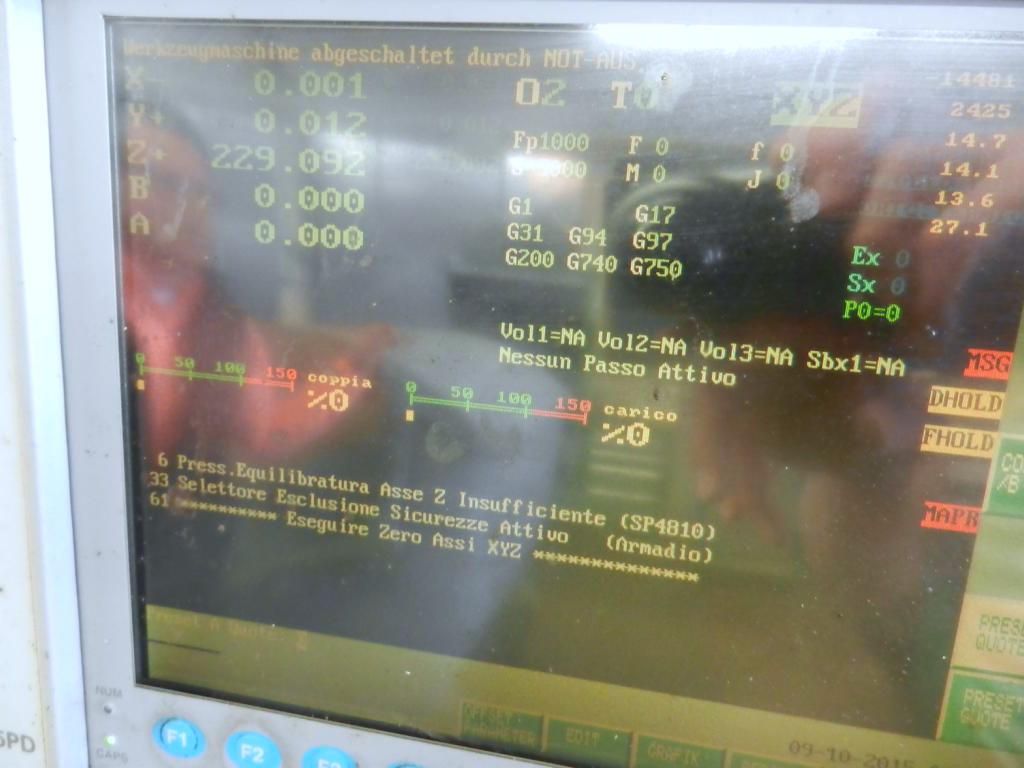

CNC
CNC
SELCA 3045PD

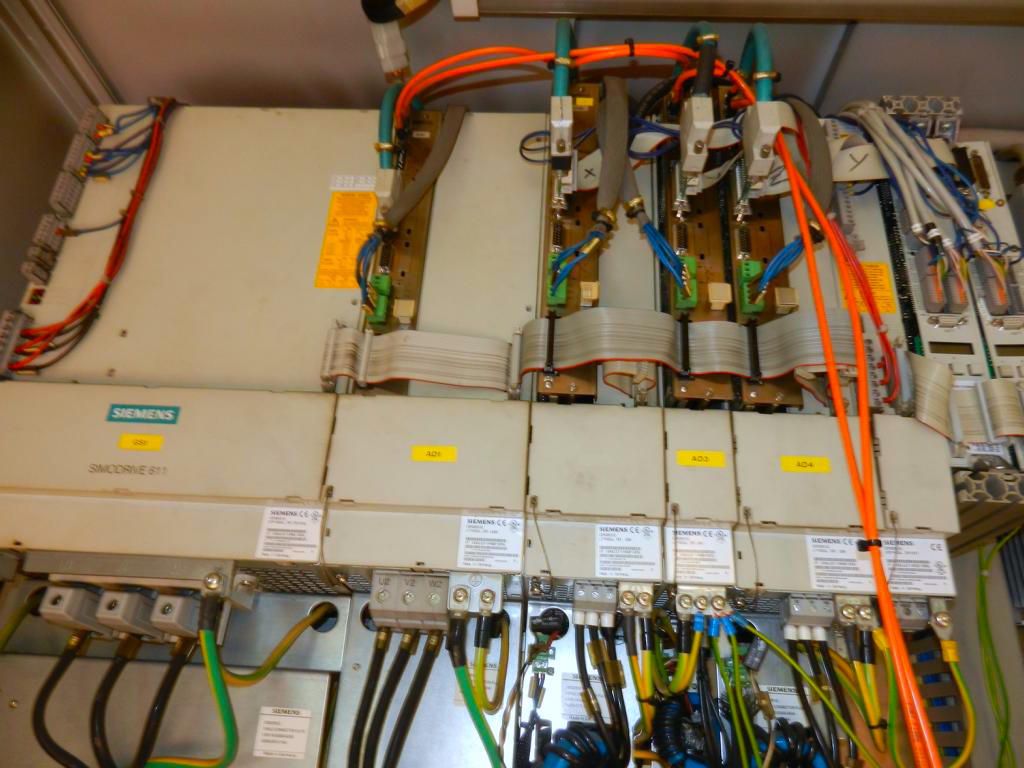

Drives
SIEMENS SIMODRIVE 611
FEEDS
Rapid X
15 m/min590,55 ipm
Rapid Y
15 m/min590,55 ipm
Rapid Z
15 m/min590,55 ipm

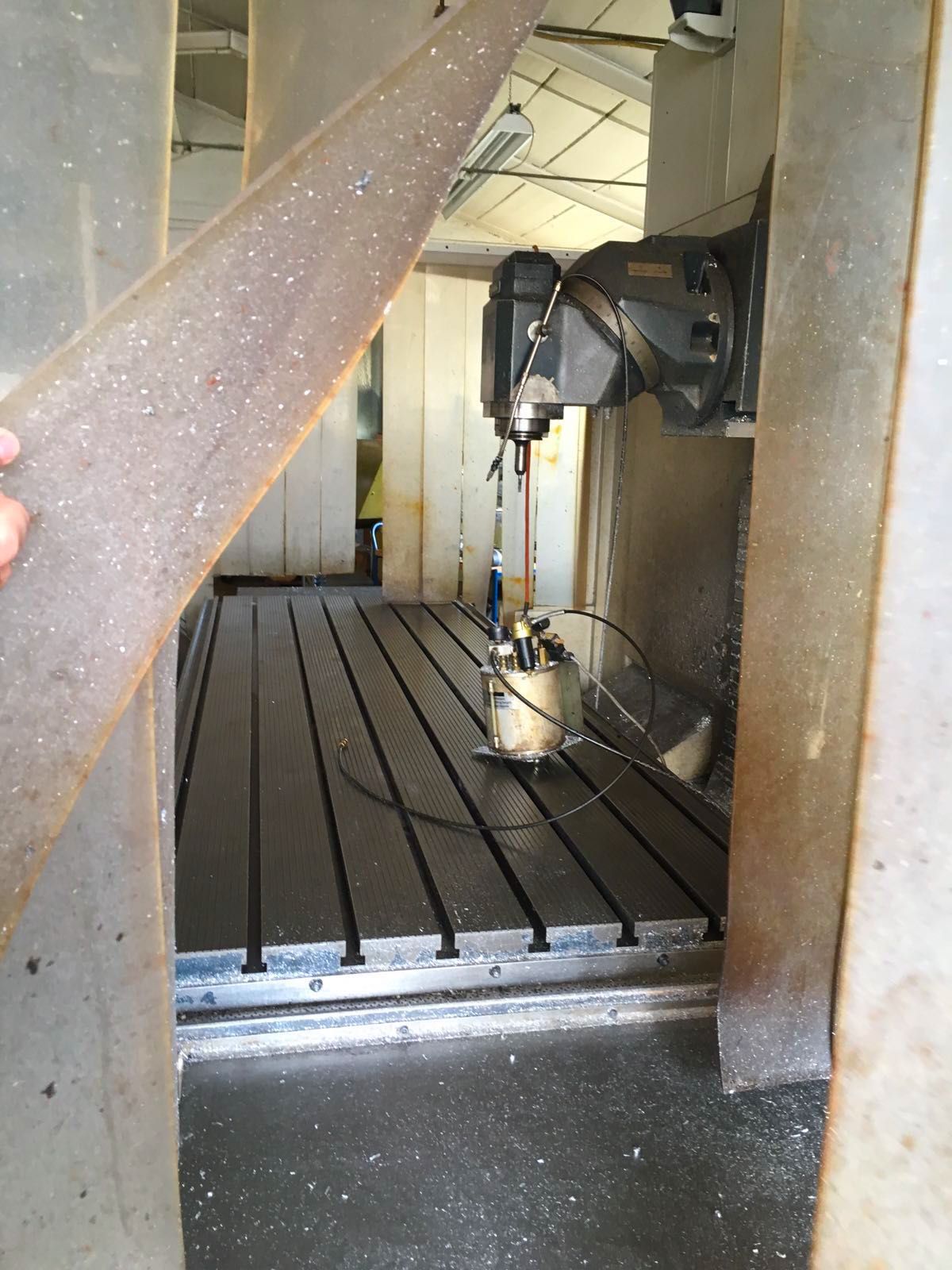

FIXING TABLE
Floorspace (LxWxH)
2900x1000 mm114,17x39,37 in
EXTRA
Floor space
4500x4300x3000 mm177,17x169,29x118,11 in

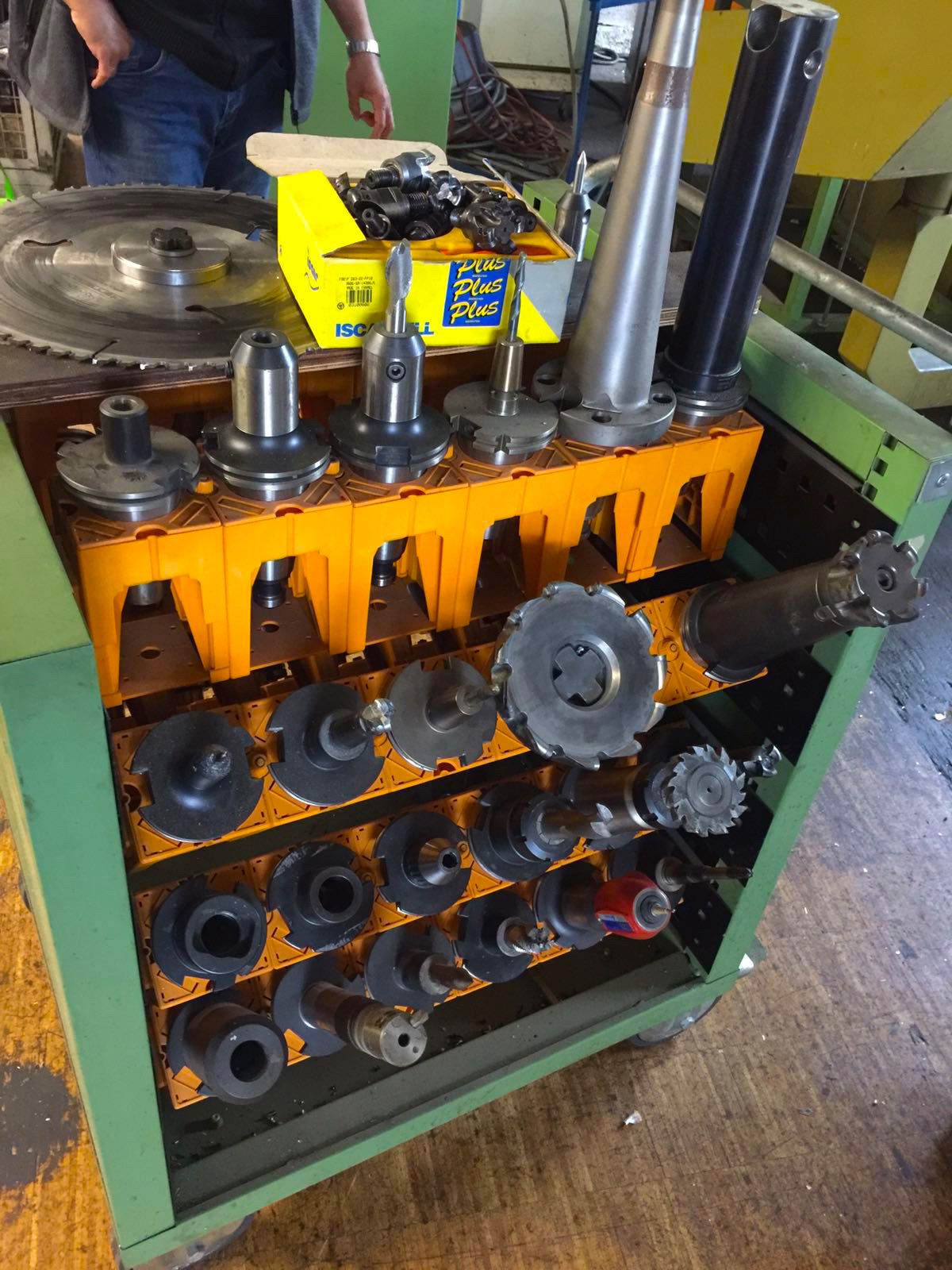

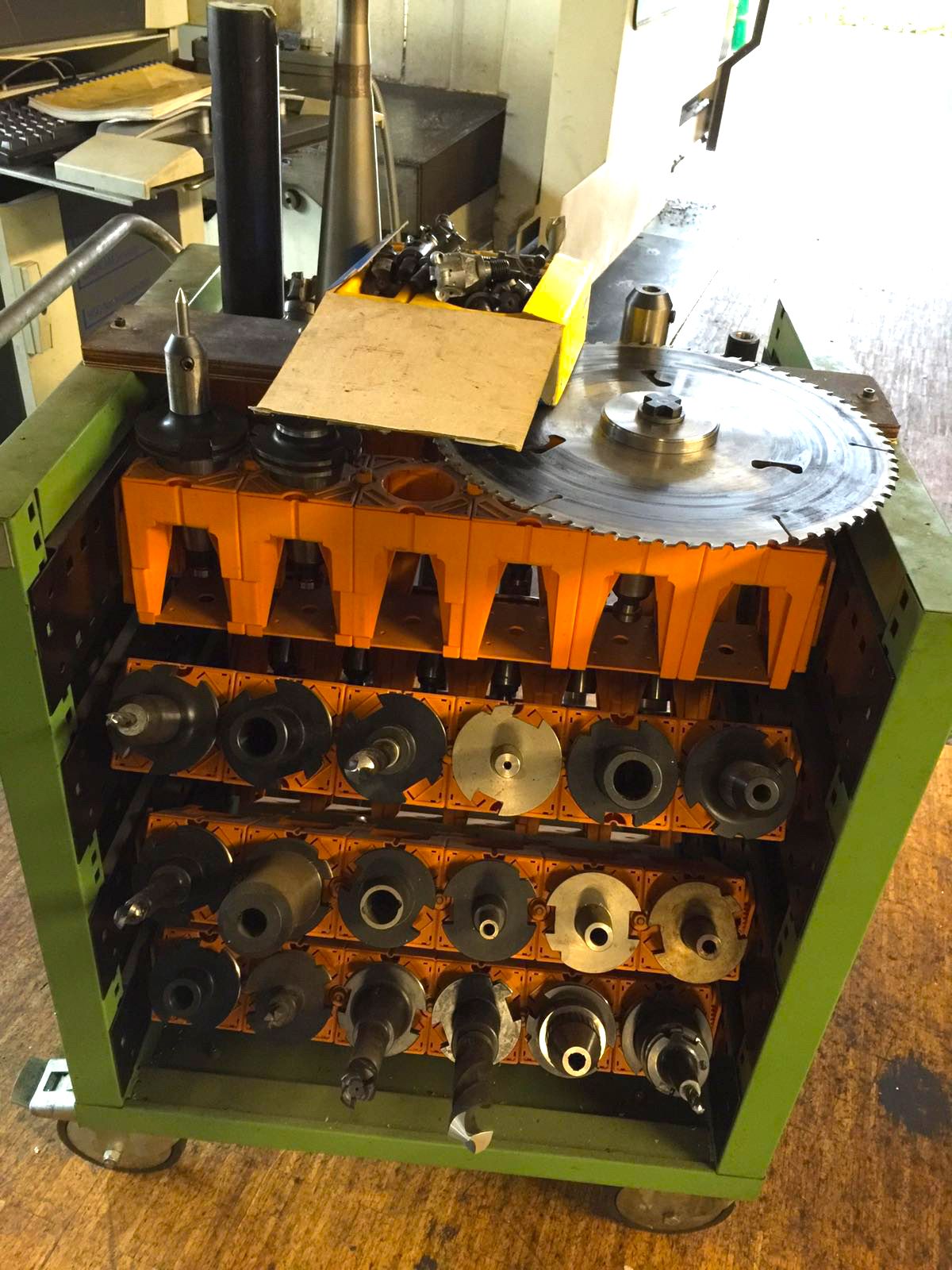

Tooling included

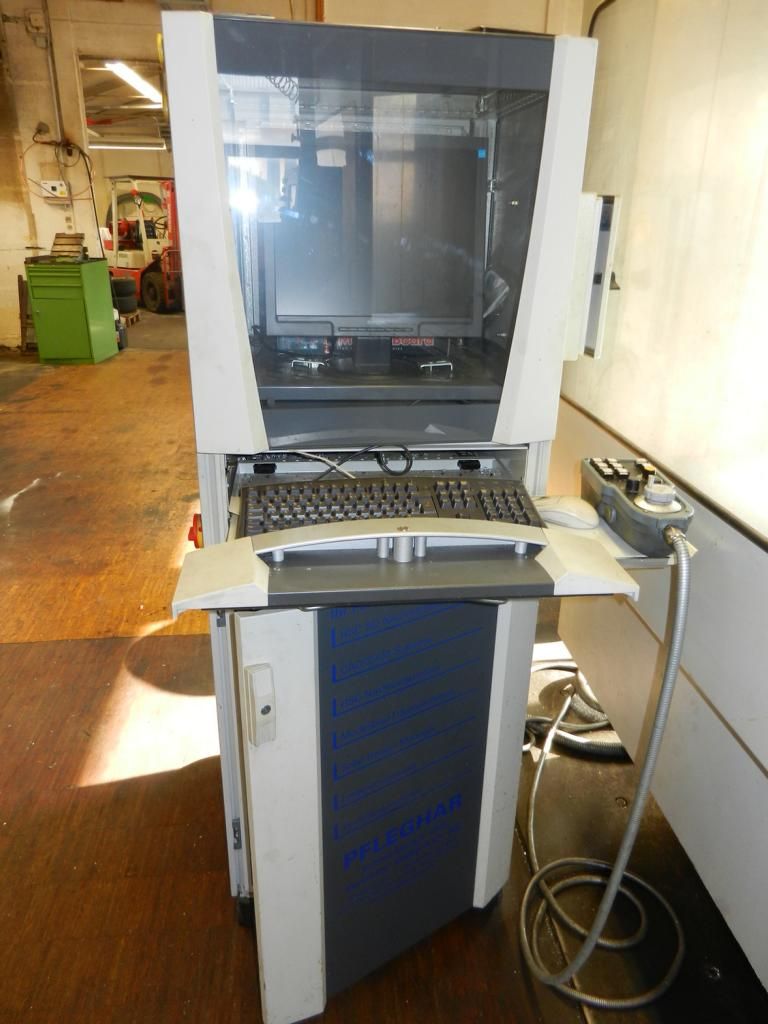

gran quantità di utensili e coni ISO50, n.1 elettromandrino FAEMAT 40.000Rpm con modulo Pfleghar High Speed
Chiller
si
High Pressure
si

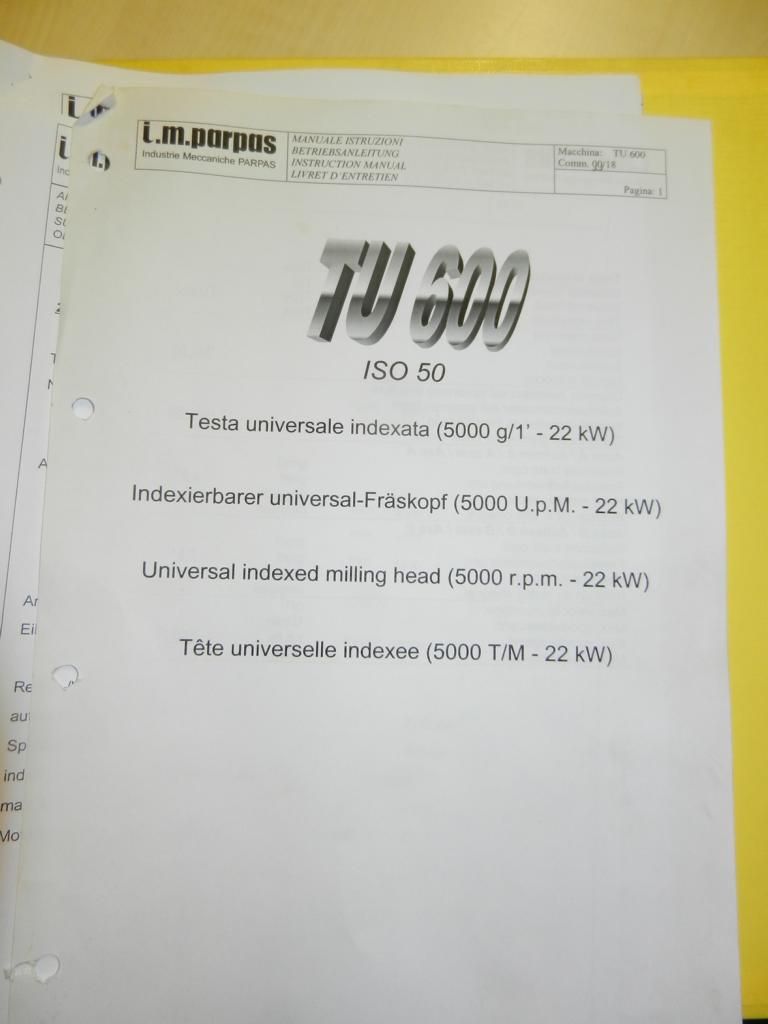

Maintenance & Use books
Yes
Electrical drawings
Yes

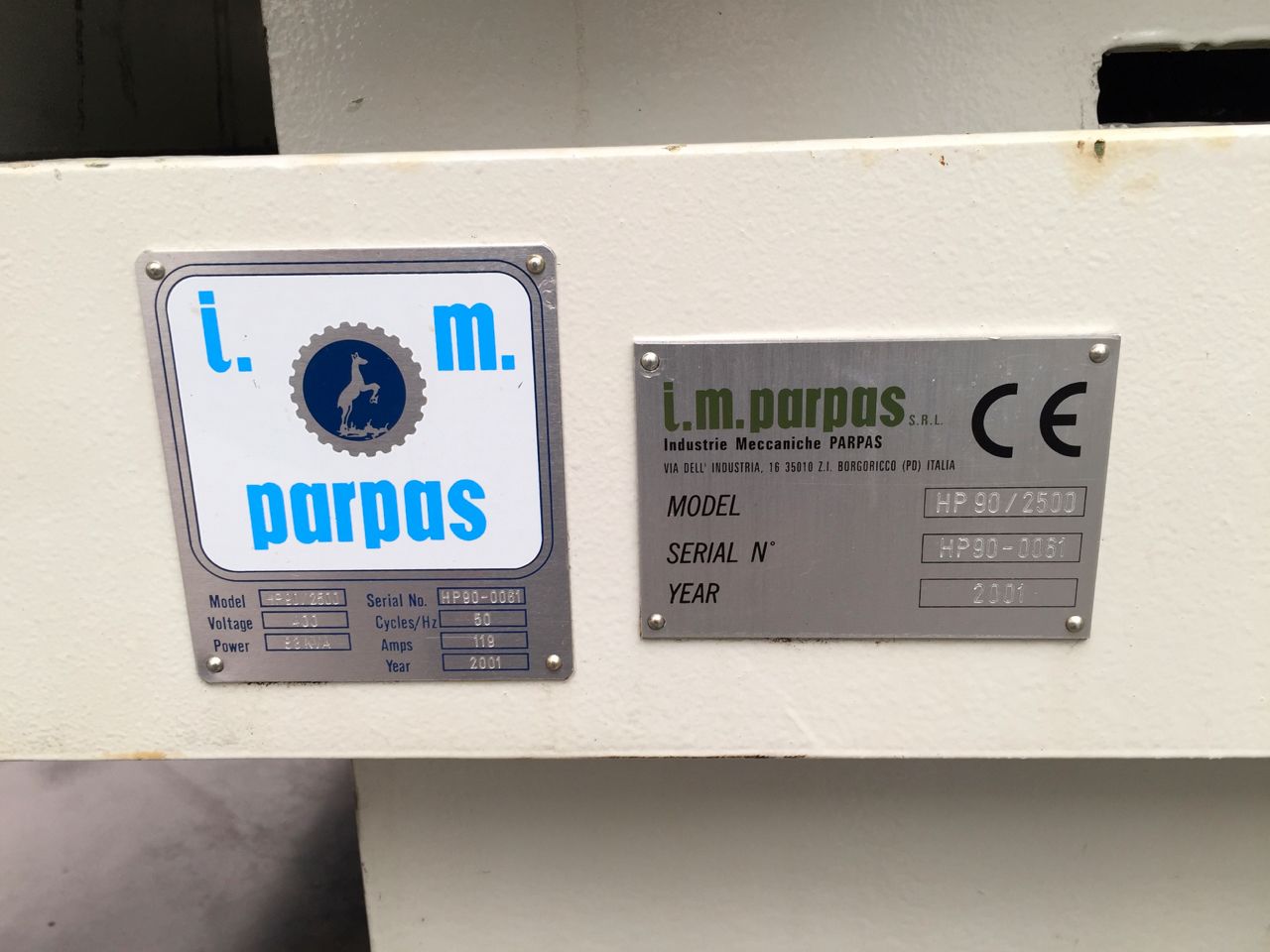

CE Certification
Yes

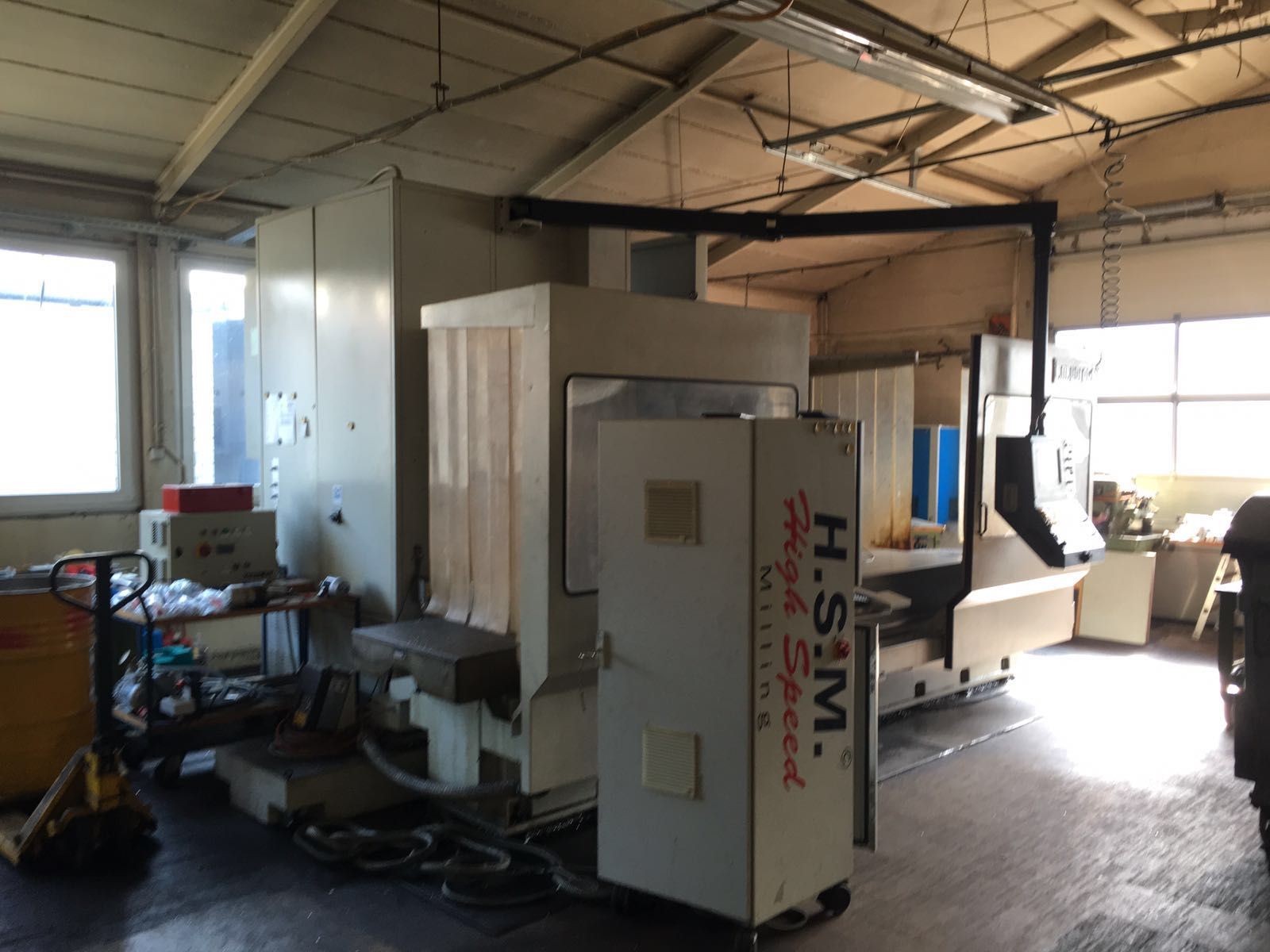

Housing
perimetrale
Availability
pronta
